接地系統
● 效費比高--使用壽命長
● 冷軋鋼芯提高了產品的靈活性
● 當導體彎曲時，鍍銅層不會開裂
● 高度抗腐蝕并提供低電阻接地
● 100米以上成卷技術大大降低了焊接接頭數量，節約了施工成本
● 符合IEC62305或國家電網公司標準規范-
0.000.00
-
● 效費比高--使用壽命長
● 冷軋鋼芯提高了產品的靈活性
● 當導體彎曲時，鍍銅層不會開裂
● 高度抗腐蝕并提供低電阻接地
● 100米以上成卷技術大大降低了焊接接頭數量，節約了施工成本
● 符合IEC62305或國家電網公司標準規范
HETWLD?銅覆鋼圓線
HETWLD?銅覆鋼圓線采用在鋼上首先鍍上一層鎳層后再電鍍上電解銅的先進工藝而成，這一工序確保了鍍銅層與鋼芯之間長效的分子聯結。
銅覆鋼圓線的優點：
1)效費比高--使用壽命長
2)冷軋鋼芯提高了產品的靈活性
3)當導體彎曲時，鍍銅層不會開裂
4)高度抗腐蝕并提供低電阻接地
5)100米以上成卷技術大大降低了焊接接頭數量，節約了施工成本
6)符合IEC62305或國家電網公司標準規范等
HETWLD?銅覆鋼圓線的優異性能使其非常適用于電力、通信以及工業接地系統中，即可作為水平導體也可作為一般垂直接地極。根據IEC62305的標準，它還可以作為雷電保護引下線。
HETWLD?銅覆鋼圓線常規選型表
訂購代碼 | 直徑（mm) | 截面積(mm2) | 銅層厚度(mm) | 供貨長度(m) |
HS-YX08A | Φ8 | S50 | ≥0.25 | 100~500 |
HS-YX10A | Φ10 | S70 | ≥0.25 | 100~500 |
HS-YX12A | Φ12 | S120 | ≥0.25 | 100~500 |
HS-YX14A | Φ14 | S150 | ≥0.25 | 100~500 |
HS-YX16A | Φ16 | S200 | ≥0.25 | 100~500 |
HS-YX08B | Φ8 | S50 | ≥0.8 | 100~500 |
HS-YX10B | Φ10 | S70 | ≥0.8 | 100~500 |
HS-YX12B | Φ12 | S120 | ≥0.8 | 100~500 |
HS-YX14B | Φ14 | S150 | ≥0.8 | 100~500 |
HS-YX16B | Φ16 | S200 | ≥0.8 | 100~500 |
＊銅覆鋼圓線單邊銅層厚度≥0.25mm，適合做接地線或者避雷線直徑范圍在Φ8~Φ14之間，直徑超過Φ14時材質相對較硬，不便于施工，不推薦使用。如需其他規格或銅層厚度的產品，請聯絡晗實電氣或經銷商了解更多關于我們的產品和服務信息。
HETWLD?銅覆鋼扁鋼
HETWLD?銅覆鋼扁鋼將電解銅以分子結合的形式電鍍于扁鋼上，鍍銅層的厚度為0.25mm以上，通常作為接地水平導體使用，大大增強了導體在任何酸堿性土壤環境中的防腐性能，而且可以有效減小被盜的風險。
HETWLD?銅覆鋼扁鋼常規選型表
訂購代碼 | 寬*厚（mm) | 截面積(mm2) | 銅層厚度(mm) | 供貨長度(m) |
HS-BG254 | 25*4 | S100 | ≥0.25 | 6~100 |
HS-BG303 | 30*3 | S90 | ≥0.25 | 6~100 |
HS-BG404 | 40*4 | S160 | ≥0.25 | 6~100 |
HS-BG505 | 50*5 | S250 | ≥0.25 | 6~100 |
HS-BG606 | 60*6 | S360 | ≥0.25 | 6~100 |
＊以上為常規型號，其他可定制成銅層厚度為0.5mm或0.8mm規格，如需其他規格或銅層厚度的產品，請聯絡晗實電氣或經銷商了解更多關于我們的產品和服務信息。

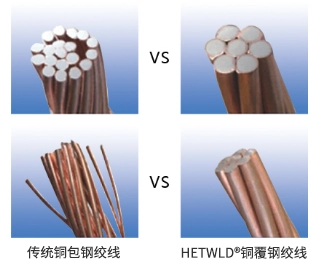

HETWLD?銅覆鋼接地專用絞線
|
|
|
HETWLD?銅覆鋼接地專用絞線是晗實公司推出的創新型產品，其優點如下：
1）銅層厚度厚，每個點單邊銅層厚度≥0.25mm。相比傳統絞線（30%導電率銅層厚度僅為0.1mm），大大提高了抗腐蝕能力，使用壽命長。
2）熱穩定系數高，區別于單股圓線，晗實銅覆鋼專用接地絞線導電率最高可達到40%。
3）實現正真的退火軟態，區別于傳統絞線在施工切割時不會發生散股，方便了焊接施工。
4）提高了單絲線徑，創新的3股、7股和19股設計使得在保證質量的前提下大大降低了材料成本，有很高的市場價值。
5）實現超大截面積，根據不同情況最大可做到300mm2，并且方便施工；而傳統的絞線在截面積達到150mm2以上時，施工上相當困難。
HETWLD?銅覆鋼接地專用絞線常規選型表
訂購代碼 | 線股 | 截面積(mm2) | 銅層厚度(mm) | 供貨長度(m) |
HS-JX503E | 3 | S50 | ≥0.25 | 100~500 |
HS-JX703E | 3 | S70 | ≥0.25 | 100~500 |
HS-JX957E | 7 | S95 | ≥0.25 | 100~500 |
HS-JX1207E | 7 | S120 | ≥0.25 | 100~500 |
HS-JX1507E | 7 | S150 | ≥0.25 | 100~500 |
HS-JX1857E | 7 | S185 | ≥0.25 | 100~500 |
HS-JX24019E | 19 | S240 | ≥0.25 | 100~500 |
HS-JX503F | 3 | S50 | ≥0.3 | 100~500 |
HS-JX703F | 3 | S70 | ≥0.3 | 100~500 |
HS-JX957F | 7 | S95 | ≥0.3 | 100~500 |
HS-JX1207F | 7 | S120 | ≥0.3 | 100~500 |
HS-JX1507F | 7 | S150 | ≥0.3 | 100~500 |
HS-JX1857F | 7 | S185 | ≥0.3 | 100~500 |
HS-JX24019F | 19 | S240 | ≥0.3 | 100~500 |
＊如需其他規格或銅層厚度的產品，請聯絡晗實電氣或經銷商了解更多關于我們的產品和服務信息。
HETWLD?銅覆鋼接地極
HETWLD?銅覆鋼接地極是在低碳鋼芯上覆蓋純度為99.9%的電解銅制成，鍍銅層和鋼之以分子形式緊密結合，具有很強的抗腐蝕性能。鋼芯材料具有高達600n/mm2的抗拉強度因此它可以借助沖擊錘安裝到相當的深度。HETWLD?銅覆鋼接地極的鍍銅層單點厚度到 0.254mm以上，確保其在土壤中的平均使用壽命可達到30年以上。HETWLD?銅覆鋼接地極螺紋端是在鍍銅工序后滾扎而成，銅層和鋼一起滾扎在螺紋中， 螺紋處銅和鋼之間結合非常牢固。
HETWLD?銅覆鋼接地極（螺紋）常規選型表
訂購代碼 | 直徑（mm) | 螺紋類型（inch) | 銅層厚度(mm) | 重量(kg) |
HS-B5812 | 14.2 | 5/8 | 0.254 | 1.52 |
HS-B5815 | 14.2 | 5/8 | 0.254 | 1.87 |
HS-B5830 | 14.2 | 5/8 | 0.254 | 3.73 |
HS-B3412 | 17.2 | 3/4 | 0.254 | 2.20 |
HS-B3415 | 17.2 | 3/4 | 0.254 | 2.73 |
HS-B3430 | 17.2 | 3/4 | 0.254 | 5.47 |

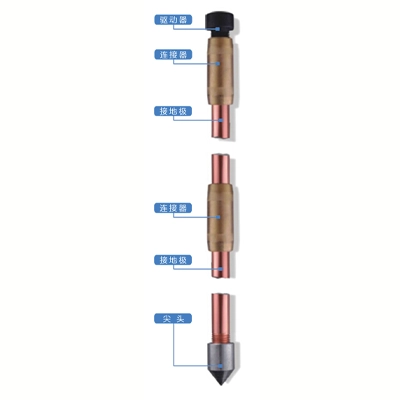

HETWLD?銅覆鋼接地極配件常規選型表
訂購代碼 | 名稱 | 螺紋類型（inch) | 材質 | 重量(kg) |
HS-LJQ58 | 連接器 | 5/8 | 黃銅 | 0.12 |
HS-LJQ34 | 連接器 | 3/4 | 黃銅 | 0.17 |
HS-QDQ58 | 驅動器 | 5/8 | 鋼 | 0.08 |
HS-QDQ34 | 驅動器 | 3/4 | 鋼 | 0.12 |
HS-JT58 | 尖頭 | 5/8 | 鋼 | 0.04 |
HS-JT34 | 尖頭 | 3/4 | 鋼 | 0.05 |
HETWLD?銅覆鋼接地極（無螺紋）選型表
訂購代碼 | 直徑（mm) | 銅層厚度(mm) | 重量(kg) |
HS-B5812W | 14.2 | 0.254 | 1.87 |
HS-B5825W | 14.2 | 0.254 | 3.10 |
HS-B5830W | 14.2 | 0.254 | 3.73 |
HS-B1615W | 16 | 0.254 | 2.37 |
HS-B1625W | 16 | 0.254 | 3.94 |
HS-B1630W | 16 | 0.254 | 4.73 |
HS-B3415W | 17.2 | 0.254 | 2.73 |
HS-B3425W | 17.2 | 0.254 | 4.56 |
HS-B3430W | 17.2 | 0.254 | 5.47 |
HS-B1825W | 18 | 0.254 | 4.99 |
HS-B1830W | 18 | 0.254 | 5.99 |
HS-B2025W | 20 | 0.254 | 6.16 |
HS-B2030W | 20 | 0.254 | 7.39 |
HS-B2525W | 25 | 0.254 | 9.63 |
HS-B2530W | 25 | 0.254 | 11.55 |
＊以上為常規型號，其他可定制成銅層厚度為0.33mm，0.55mm，1.00mm等；如需其他規格或銅層厚度的產品，請聯系晗實電氣或經銷商了解更多關于我們的產品和服務信息。
HETWLD?電解離子接地極
HETWLD?電解離子接地極可在高土壤電阻率的地方提供一個低阻接地，特別是在因季節因素導致的電阻率波動的地區，HETWLD?電解離子接地極也能提供一個穩定可靠的低阻抗接地。HETWLD?電解離子接地極內電解質采用先進的可逆性緩釋化化合物組成，電極外表材質為純紫銅，以確保其最高的導電性能及很長的使用壽命。相較于傳統的接地產品，在高土壤電阻率或施工面積有局限的地方，HETWLD?電解離子接地極是一個性價比非常高的選擇。
常用規格電解離子接地極選型表
訂購代碼 | 規格（mm) | 材質 | 外觀 | PH值 |
HS-LZB5010 | Φ50*L1000 | 純銅 | I型 | 7±5% |
HS-LZB5015 | Φ50*L1500 | 純銅 | I型 | 7±5% |
HS-LZB5030 | Φ50*L3000 | 純銅 | I型 | 7±5% |
HS-LZB5410 | Φ54*L1000 | 純銅 | I型 | 7±5% |
HS-LZB5415 | Φ54*L1500 | 純銅 | I型 | 7±5% |
HS-LZB5430 | Φ54*L3000 | 純銅 | I型 | 7±5% |
＊以上Φ50、Φ54為常規規格，如需L型或其他規格產品，請聯絡晗實電氣或經銷商了解更多關于我們的產品和服務信息。
HETWLD?電解離子接地極安裝步驟：
1）采用鉆井機，垂直地面向下鉆孔，孔徑為15cm、深度為2.5m~3.5m（深度以大于離子接地極長度50cm 為宜）；
2）將配套的填充料用水充分攪拌為糊狀，注入孔內，高度約為30cm即可；
3）將電解離子接地極上下端呼吸孔打開，垂直放入鉆孔內，并上下提放幾次使之與填充料充分接觸；
4）將其余填充料注入到電解離子接地極的周圍空隙中，注意將電解離子接地極的連接導線引出至合適位置；
5）將無雜物的細土回填鉆孔至地面相平，回填時可適量澆水，分層夯實。
6）在無法深鉆的地區，可采用L型電解離子接地極水平安裝；電解質釋放至最佳效果時間約為7*24小時。
HETWLD?物理型降阻劑
HETWLD?物理型降阻劑是采用非電解質的碳素粉末作為導電材料，完全排除了具有腐蝕性質的電解質，環保無污染。其導電性能不受酸、堿、鹽、高低溫和干濕度限制。碳素導電物不溶于水，可有效減緩其包裹金屬材料的腐蝕速率。碳素粉末便于施工，可干粉鋪設亦可調配成糊狀鋪設，其凝固后不會因地下水位下降、天氣干旱和雨水季節而流失，性能穩定，使用壽命長。
訂購代碼 | 材質性能 | 包裝 | 料水調配比 |
HS-GM25 | 物理型 | 25KG/包 | 2:1 |
HETWLD?物理型降阻劑常用計量表（接地體包裹厚度在5~15cm之間計算）
垂直接地體（m） | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
降阻劑用量（kg） | 12 | 25 | 38 | 50 | 62 | 75 |
水平接地體（m） | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
降阻劑用量（kg） | 6 | 12 | 18 | 25 | 31 | 38 |
HETWLD? 接地引出裝置
HETWLD?接地引出裝置主要應用于軌道交通系統（地鐵、城鐵和高鐵）的接地網中，以往在軌交系統中電氣設備接地是直接從結構底板引出接地引下線或通過PVC管引出接地引下線，這種措施容易出現達不到故障電流（雜散電流）的防護要求，地下水容易從接地引出線處滲出，達不到設計要求。HETWLD?接地引出裝置由保護管、止水環、接地引出線以及絕緣固化材料構成，具有結構合理、工藝先進、質量可靠和施工方便等優點。HETWLD?接地引出裝置可實現軌道交通系統站臺電力設備接地、信號設備接地和防雷接地等綜合接地網相連接時能有效防水，且能很好的滿足雜散電流防護要求。
HETWLD?接地引出裝置常規選型表
訂購代碼 | 產品規格（mm） | 保護管材質 | 引出線材質 |
HS-YC01 | Φ108*L1200 | 304不銹鋼 | T2純銅 |
HS-YC02 | Φ108*L1300 | 304不銹鋼 | T2純銅 |
HS-YC03 | Φ108*L1500 | 304不銹鋼 | T2純銅 |
＊以上Φ108為常規規格，可根據設計需要定制不同型號規格的產品，詳細資料請聯絡晗實電氣或經銷商了解更多關于我們的產品和服務信息。
其他接地連接產品
ERICO? PEC100 | 當兩處不同接地點之間的電壓差超過瞬態接地夾PEC的觸發電壓時，PEC可將各接地點聯接成一個等電位系統。PEC臨界電壓為350V。 |
|
HETWLD? HS-MP02B | 可依據設計圖紙和客戶要求定制： |
|
HETWLD? HS-LO781 | 特別適用于高土壤電阻率的工程中使用；它具備質量輕、低電阻率、力學性能優良、防腐性能好、環保無污染、使用壽命長、適用范圍廣、占地面積小等特點 |
|
＊以上接地輔件為常見規格，可根據設計需要定制不同型號規格的產品，詳細資料請聯絡晗實電氣或經銷商了解更多關于我們的產品和服務信息。
接地端子及導體夾常規選件
訂購代碼 | 材質 | 圖例 | 訂購代碼 | 材質 | 圖例 |
HSBL-DZ01 | 黃銅 | | HSBL-DZ02 | 黃銅 |
|
HSBL-BDJ01 | 黃銅 |
| HSBL-BDJ02 | 黃銅 |
|
HSBL-YXJ01 | 黃銅 |
| HSBL-YXJ02 | 黃銅 |
|
HSBL-DKXJ | 紫銅 |
| HSBL-MADJ | 紫銅 |
|
HSJD-EP2F | 黃銅 |
| HSJD-EP4F | 黃銅 |
|
HSJD-BDJ01 | 黃銅 |
| HSJD-BDJ02 | 黃銅 |
|
HSJD-BXJ01 | 黃銅 |
| HSJD-BXJ02 | 黃銅 |
|
HSJD-ML5016 | 紫銅 |
| HSJD-ML5016L | 紫銅 |
|
＊以上接地輔件為常見規格，可根據設計需要定制不同型號規格的產品，詳細資料請聯絡晗實電氣或經銷商了解更多關于我們的產品和服務信息。
